Mosazné zálisky typ R (DIN 16903) pro vkládání do formy
Mosazné zálisky typu R, vyráběné dle normy DIN 16903, jsou speciálně navrženy pro vkládání do formy před procesem vstřikování plastu. Tato metoda umožňuje roztavenému plastu dokonale obtéct vnější tvar vložky, čímž se vytvoří mimořádně pevný a přesný spoj, který je nedílnou součástí finálního výlisku.
Klíčové vlastnosti a výhody
- Extrémně pevný spoj: Díky zastříknutí přímo při výrobě dílu vzniká maximální odolnost proti protažení i krouticímu momentu.
- Vysoká přesnost: Závit je v dílu umístěn s vysokou přesností danou polohou ve formě.
- Efektivní výroba: Eliminuje potřebu dodatečných operací, jako je lisování za tepla nebo za studena.
- Materiál: Vyrobeno z kvalitní mosazi, která dobře snáší teplotu vstřikování a je odolná.
- Norma DIN 16903: Zaručuje standardizované rozměry pro snadnou implementaci do forem.
Technické specifikace
- Materiál: Mosaz (CuZn37)
- Norma: DIN 16903
- Typ instalace: Vkládání do formy (insert molding)
- Dostupné závity: M3, M4, M5, M6, M8, M10, M12
- Kompatibilní materiál: Většina termoplastů (ABS, PA, PC, PP atd.)

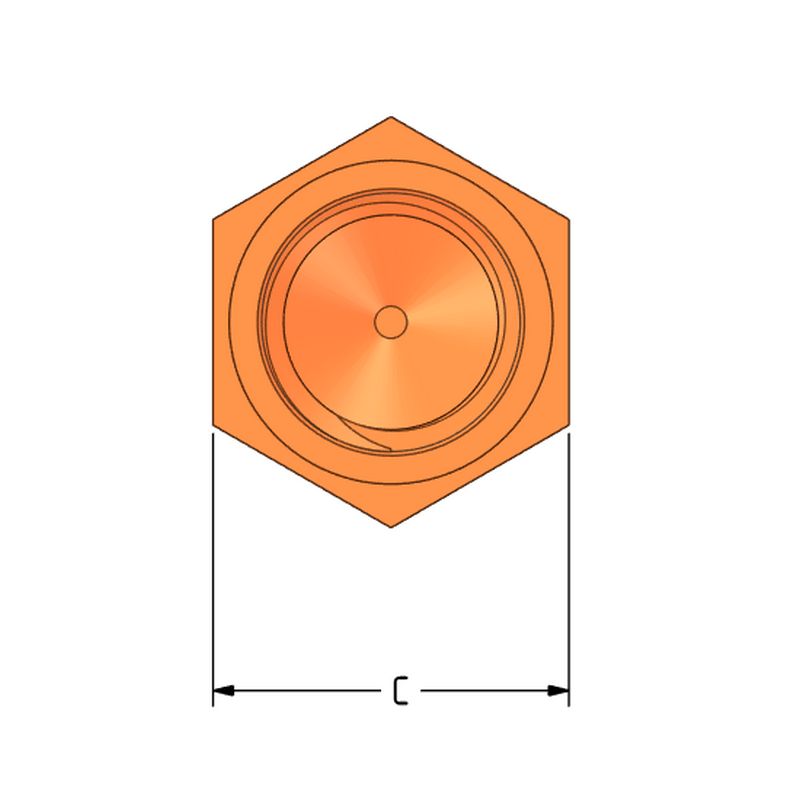

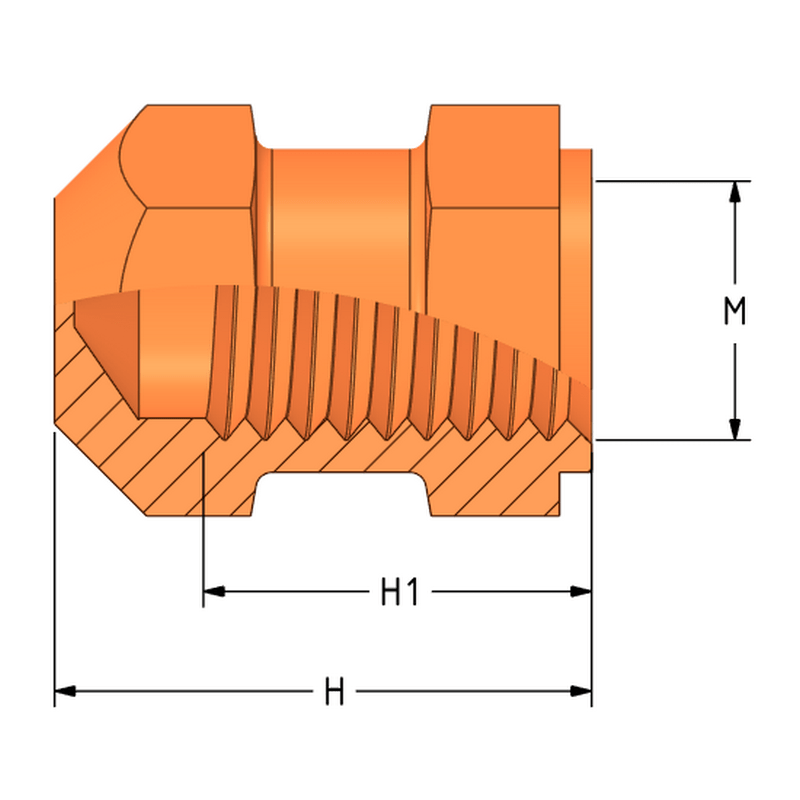

| Produkt | Závit M | H | C | H1 |
|---|---|---|---|---|
| 40/RM3DIN16903L | M3 | 7 | 5 | 4,5 |
| 40/RM4DIN16903L | M4 | 9 | 6 | 6 |
| 40/RM5DIN16903L | M5 | 10,8 | 7 | 7,5 |
| 40/RM6DIN16903L | M6 | 12,8 | 9 | 9 |
| 40/RM8DIN16903L | M8 | 16,6 | 11 | 12 |
| 40/RM10DIN16903L | M10 | 20 | 14 | 15 |
| 40/RM12DIN16903L | M12 | 23,8 | 19 | 18 |
