Trhací nýty typ MULTAD
Trhací nýt MULTAD
Materiál: Ocel / Ocel
Povrchová úprava: pozinkovaný / pozinkovaný
Ocelový strukturální trhací nýt se zvýšenou odolností proti vibracím a velkoplošnou závěrnou hlavou

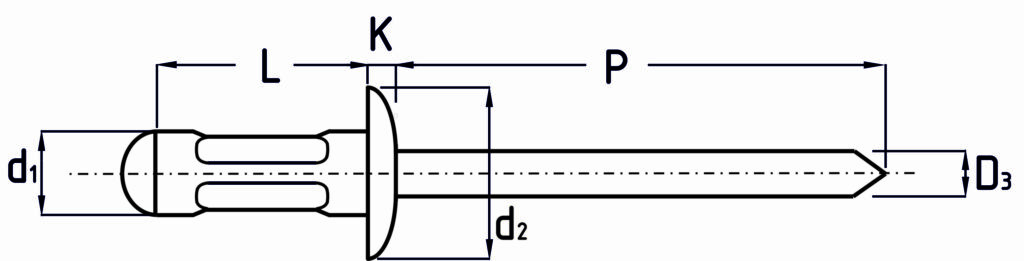

| Produkt | d1 | S | d2 Max | K Max | ⌀ díry | L1 Max | D3 Max | Střih N min. | Tah N min. | L |
|---|---|---|---|---|---|---|---|---|---|---|
| 34/MULTAD3.2X9 | 3.2 | 1.0 – 4.0 | 7.6 | 1.1 | 3.3 – 3.4 | 11.2 | 2.2 | 1300 | 1700 | 9 |
| 34/MULTAD3.2X12 | 3.2 | 1.0 – 7.0 | 7.6 | 1.1 | 3.3 – 3.4 | 14.2 | 2.2 | 1000 | 1400 | 12 |
| 34/MULTAD3.2X14 | 3.2 | 1.0 – 9.0 | 7.6 | 1.1 | 3.3 – 3.4 | 16.2 | 2.2 | 1000 | 1400 | 14 |
| 34/MULTAD4.0X11 | 4 | 1.4 – 5.0 | 8.4 | 1.6 | 4.1 – 4.2 | 13.7 | 2.8 | 1900 | 2300 | 11 |
| 34/MULTAD4.0X14 | 4 | 2.0 – 8.0 | 8.4 | 1.6 | 4.1 – 4.2 | 15.7 | 2.8 | 1500 | 2000 | 14 |
| 34/MULTAD4.8X10 | 4.8 | 1.5 – 5.1 | 10.1 | 1.6 | 4.9 – 5.0 | 12.2 | 3 | 2700 | 2900 | 10 |
| 34/MULTAD4.8X11 | 4.8 | 1.5 – 6.3 | 10.1 | 1.6 | 4.9 – 5.0 | 13.7 | 3 | 2700 | 2900 | 11 |
| 34/MULTAD4.8X14 | 4.8 | 1.5 – 9.5 | 10.1 | 1.6 | 4.9 – 5.0 | 17 | 3 | 2700 | 2900 | 14 |
| 34/MULTAD4.8X17 | 4.8 | 6.4 – 12.7 | 10.1 | 1.6 | 4.9 – 5.0 | 20.1 | 3 | 2700 | 2900 | 17 |
