Trhací nýty typ ETADX ø 4.8

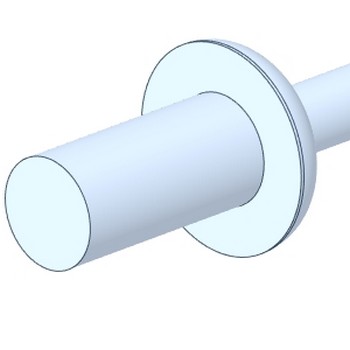

Trhací nýt ETADX
Materiál: Ocel
Povrchová úprava: pozinkovaný
Trhací nýt ocel/ocel s plochou hlavou
| Produkt | d1 | S | d2 Max | K Max | ⌀ díry | L Max | D3 Max | Střih N min | Tah N min |
|---|---|---|---|---|---|---|---|---|---|
| 34/ETADX 4.8X8 | 4.8 | 0,5 – 3,0 | 8,3 – 10,1 | 2,0 | 4,9 – 5,0 | 8.0 | 3.2 | 2400.0 | 2800.0 |
| 34/ETADX 4.8X10 | 4.8 | 3,0 – 5,0 | 8,3 – 10,1 | 2,0 | 4,9 – 5,0 | 10.0 | 3.2 | 2400.0 | 2800.0 |
| 34/ETADX 4.8X12.5 | 4.8 | 5,0 – 6,5 | 8,3 – 10,1 | 2,0 | 4,9 – 5,0 | 12.5 | 3.2 | 2400.0 | 2800.0 |
| 34/ETADX 4.8X15 | 4.8 | 6,5 – 10,5 | 8,3 – 10,1 | 2,0 | 4,9 – 5,0 | 15.0 | 3.2 | 2400.0 | 2800.0 |
| 34/ETADX 4.8X18 | 4.8 | 9,5 – 12,5 | 8,3 – 10,1 | 2,0 | 4,9 – 5,0 | 18.0 | 3.2 | 2400.0 | 2800.0 |
| 34/ETADX 4.8X21 | 4.8 | 13,0 – 16,0 | 8,3 – 10,1 | 2,0 | 4,9 – 5,0 | 21.0 | 3.2 | 2400.0 | 2800.0 |
