Trhací nýty typ ADXTEL ø 5.0
Trhací nýt ADXTEL
Materiál: Ocel
Povrchová úprava: pozinkovaný

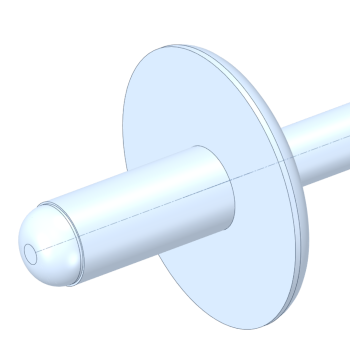

Trhací nýt ocel/ocel s extra velkou plochou hlavou

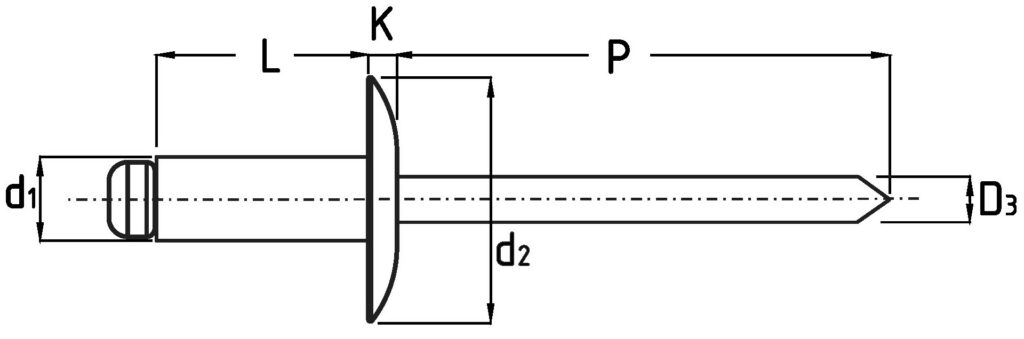

| Produkt | d1 | S | d2 Max | K Max | ⌀ díry | L Max | D3 Max | Střih N min | Tah N min |
|---|---|---|---|---|---|---|---|---|---|
| 34/ADXTEL 5X8 | 5.0 | 2,5 – 4,0 | 16.0 | 2,5 | 5,1 – 5,2 | 8.0 | 3.3 | 3100 | 4000 |
| 34/ADXTEL 5X10 | 5.0 | 4,0 – 6,0 | 16.0 | 2,5 | 5,1 – 5,2 | 10.0 | 3.3 | 3100 | 4000 |
| 34/ADXTEL 5X12 | 5.0 | 6,0 – 8,0 | 16.0 | 2,5 | 5,1 – 5,2 | 12.0 | 3.3 | 3100 | 4000 |
| 34/ADXTEL 5X14 | 5.0 | 7,5 – 9,5 | 16.0 | 2,5 | 5,1 – 5,2 | 14.0 | 3.3 | 3100 | 4000 |
| 34/ADXTEL 5X16 | 5.0 | 8,0 – 11,0 | 16.0 | 2,5 | 5,1 – 5,2 | 16.0 | 3.3 | 3100 | 4000 |
| 34/ADXTEL 5X18 | 5.0 | 10,0 – 13,0 | 16.0 | 2,5 | 5,1 – 5,2 | 18.0 | 3.3 | 3100 | 4000 |
| 34/ADXTEL 5X20 | 5.0 | 11,0 – 15,0 | 16.0 | 2,5 | 5,1 – 5,2 | 20.0 | 3.3 | 3100 | 4000 |
| 34/ADXTEL 5X25 | 5.0 | 15,0 – 19,5 | 16.0 | 2,5 | 5,1 – 5,2 | 25.0 | 3.3 | 3100 | 4000 |
| 34/ADXTEL 5X30 | 5.0 | 19,5 – 25,0 | 16.0 | 2,5 | 5,1 – 5,2 | 30.0 | 3.3 | 3100 | 4000 |
