Nýtovací matice SBAFLX – Nerez A2
Nýtovací matice SBAFLX – Nerez A2
Materiál: Nerez A2
Povrchová úprava: bez PÚ
Nýtovací matice s redukovanou hlavou, uzavřená, hladký dřík, tvářená

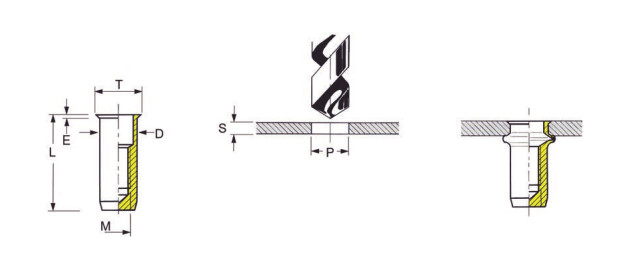

| Produkt | Závit M | S | D -0,15 | E ±0,2 | T ±0,3 | L ±0,5 | P +0,1 |
|---|---|---|---|---|---|---|---|
| 31/SB3AFLX | M3 | 0,5 – 2,0 | 4,9 | 0,5 | 6,0 | 13,0 | 05,I |
| 31/SB4AFLX | M4 | 0,5 – 2,5 | 5,9 | 0,5 | 7,0 | 16,0 | 6,1 |
| 31/SB4A-40FLX | M4 | 2,0 – 4,0 | 5,9 | 0,5 | 6,75 | 16,5 | 6,1 |
| 31/SB5AFLX | M5 | 0,5 – 3,0 | 6,9 | 0,5 | 8,0 | 18,0 | 7,1 |
| 31/SB6AFLX | M6 | 0,5 – 3,0 | 8,9 | 0,5 | 10,0 | 21,0 | 9,1 |
| 31/SB8BFLX | M8 | 0,5 – 3,0 | 10.9 | 0.5 | 12,0 | 23.5 | 11.1 |
| 31/SB10AFLX | M10 | 1,0 – 3,5 | 12.9 | 0.8 | 14.2 | 26.5 | 13.1 |
