Kondenzátorové navařování (hrotovým zážehem, CD)

Co je kondenzátorové navařování?

Kondenzátorové navařování (Capacitor Discharge – CD), známé také jako navařování hrotovým zážehem, je vysoce přesná a rychlá metoda přivařování svorníků. Je ideální volbou pro aplikace na tenkých pleších (již od 0,6 mm), kde je absolutní prioritou dokonalý vzhled na pohledové (zadní) straně materiálu, bez jakékoliv deformace, propálení nebo změny barvy.

Detailní princip funkce

Ideální pro tenké plechy: Vhodné již od tloušťky 0,6 mm a galvanicky zinkované plechy.
Minimální tepelné ovlivnění: Obvykle nedochází k deformaci, propálení ani změně barvy na druhé straně plechu.
Čistý spoj: Nevyžaduje ochrannou atmosféru ani keramické kroužky.
Rychlost: Extrémně rychlý proces ideální pro sériovou výrobu.

Klíčové výhody a omezení

Výhody:

Dokonalý vzhled: Zadní strana plechu zůstává naprosto neporušená.
Vysoká rychlost: Proces je extrémně rychlý, což umožňuje vysokou produktivitu.
Žádné další materiály: Není potřeba ochranný plyn, tavidlo ani keramické kroužky.
Široká škála materiálů: Lze navařovat na ocel, nerezovou ocel, hliník i mosaz.

Omezení:

Kvalita povrchu: Vyžaduje čistý a rovný povrch materiálu pro spolehlivý proces.

Průměr svorníků: Metoda je typicky omezena na svorníky do průměru M10.

Typické aplikace a odvětví

Elektrotechnika (rozvaděče, uzemňovací body)

Gastronomická a zdravotnická zařízení (nerezové plechy)

Výroba spotřebičů a bílé techniky

Reklamní a informační tabule

Karosářské a automobilové díly

– Invertorové nabíjení

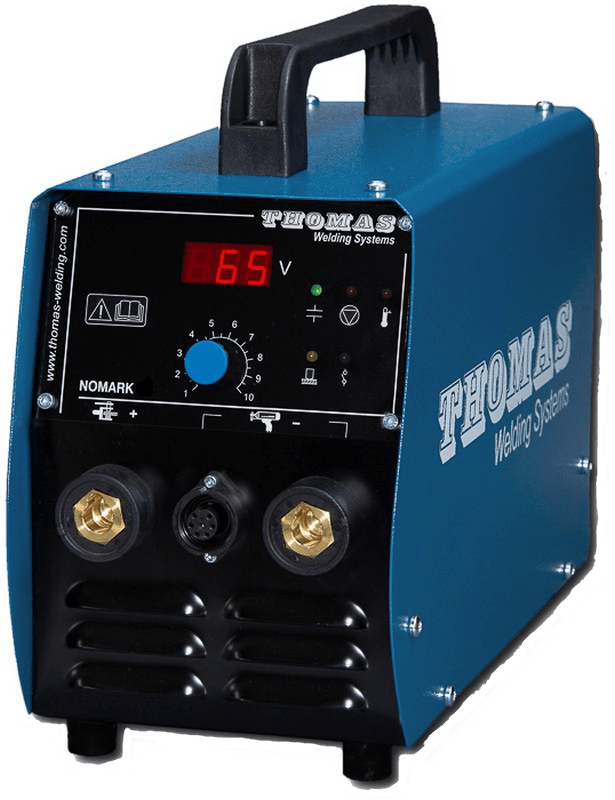

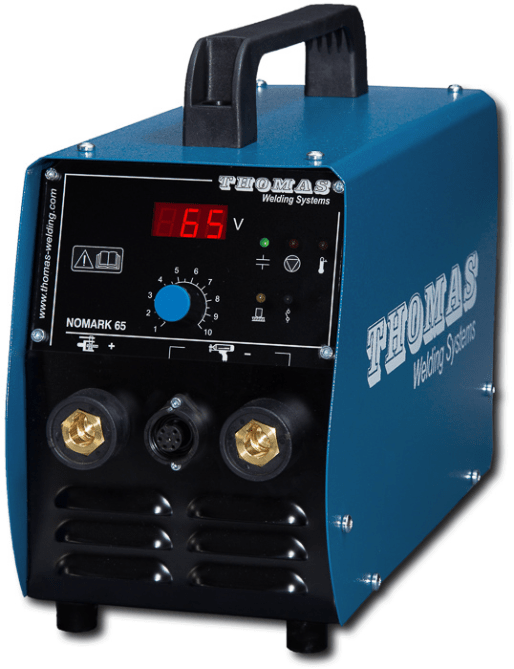

Označení	Nomark 65	Nomark 99	Nomark 132	Nomark 65+	Nomark 99+
Rozsah použití	M3 až M8	M3 až M8 (M10)	M3 až M10	M3 až M8	M3 až M8 (M10)
Pro materiál	Ocel, Nerez	Ocel, Nerez	Ocel, Nerez	Ocel, Nerez, Hliník, Mosaz	Ocel, Nerez, Hliník, Mosaz
Způsob navaření	Kontaktní	Kontaktní	Kontaktní	Kontaktní a Zdvihové	Kontaktní a Zdvihové
Kapacita	66.000 µF	99.000 µF	132.000 µF	66.000 µF	99.000 µF
Nabíjení	50-200 V	50-200 V	40-200 V	50-200 V	50-200 V
Pracovní cyklus	až 10x / min.	až 10x / min.	až 5x / min.	až 10x / min.	až 10x / min.
Energie	1.320 Ws	1.980 Ws	2.640 Ws	1.320 Ws	1.980 Ws
Rozměry š x v x d	165 x 250 x 380 mm	165 x 250 x 380 mm	165 x 250 x 380 mm	165 x 250 x 380 mm	165 x 250 x 380 mm
Hmotnost	12.5 kg	13 kg	14.5 kg	12.5 kg	13 kg

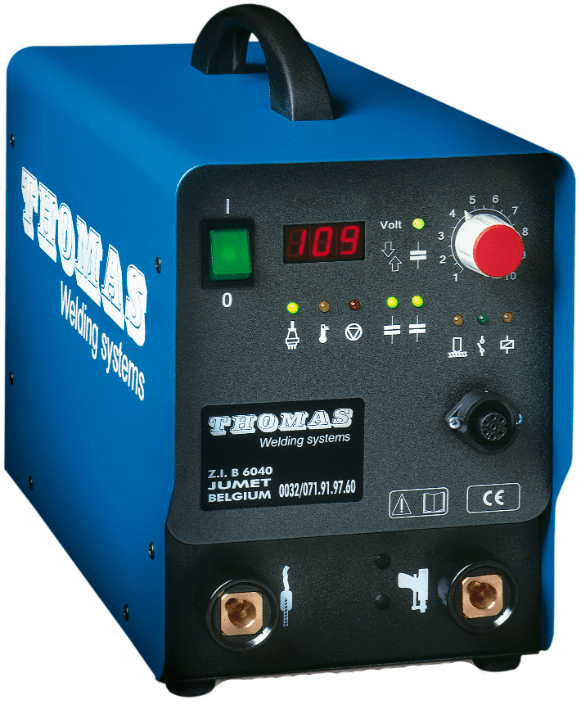

Označení	Nomark 66	Nomark 88
Rozsah použití	M3 až M8	M3 až M8 (M10)
Pro materiál	Ocel, Nerez, Hliník, Mosaz _{(M8 nutno zkusit Hliník a Mosaz)}	Ocel, Nerez, Hliník, Mosaz _{(M8 nutno zkusit Hliník a Mosaz)}
Způsob navaření	Kontaktní a Zdvihové	Kontaktní a Zdvihové
Kapacita	66.000 µF	90.000 µF
Nabíjení	50-200 V	50-200 V
Pracovní cyklus	až 30x / min.	až 25x / min.
Energie	1.320 Ws	1.980 Ws
Rozměry š x v x d	195 x 265 x 400 mm	195 x 265 x 400 mm
Hmotnost	12 kg	13.5 kg
