Samoúchytné lisovací šrouby GXA Kalená nerez (magnetická)
Samoúchytné lisovací šrouby GXA Kalená nerez (magnetická)
Materiál: Kalená nerez (magnetická)
Povrchová úprava: bez PÚ
Jsou určeny pro vytvoření závitu v tenkém materiálu. Hlava je zalisována v rovině s materiálem

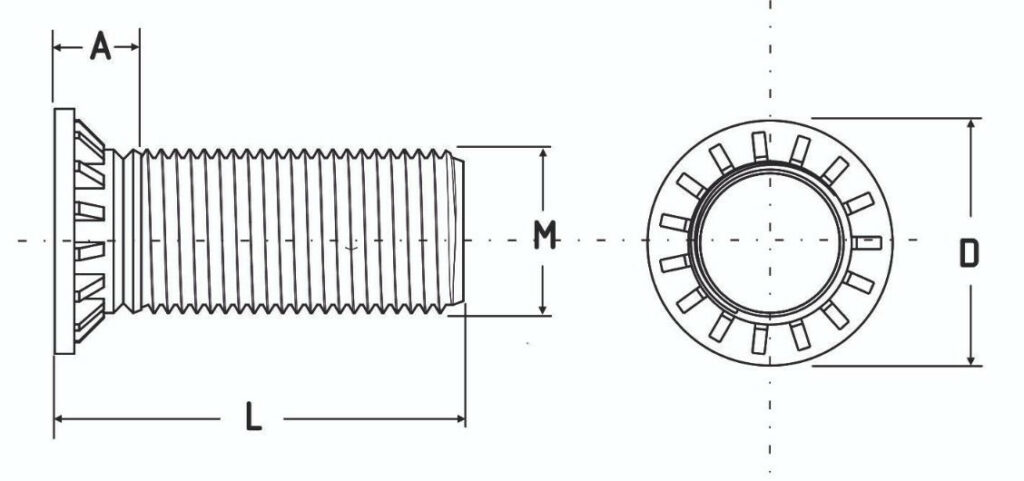

| Produkt | Závit M | S min. | Ø díry P | Ø D | A | X min. | L | Ø C |
|---|---|---|---|---|---|---|---|---|
| 37/G2.5XA6 | M2,5 | 1 | 2,6 | 4,1 | 1,95 | 5,4 | 6 | 2.53 |
| 37/G2.5XA8 | M2,5 | 1 | 2,6 | 4,1 | 1,95 | 5,4 | 8 | 2.53 |
| 37/G2.5XA10 | M2,5 | 1 | 2,6 | 4,1 | 1,95 | 5,4 | 10 | 2.53 |
| 37/G2.5XA12 | M2,5 | 1 | 2,6 | 4,1 | 1,95 | 5,4 | 12 | 2.53 |
| 37/G2.5XA15 | M2,5 | 1 | 2,6 | 4,1 | 1,95 | 5,4 | 15 | 2.53 |
| 37/G2.5XA18 | M2,5 | 1 | 2,6 | 4,1 | 1,95 | 5,4 | 18 | 2.53 |
| 37/G3XA6 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 6 | 3.03 |
| 37/G3XA8 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 8 | 3.03 |
| 37/G3XA10 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 10 | 3.03 |
| 37/G3XA12 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 12 | 3.03 |
| 37/G3XA15 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 15.0 | 3.03 |
| 37/G3XA18 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 18.0 | 3.03 |
| 37/G3XA20 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 20.0 | 3.03 |
| 37/G3XA25 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 25.0 | 3.03 |
| 37/G3.5XA6 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 6.0 | 3.53 |
| 37/G3.5XA8 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 8.0 | 3.53 |
| 37/G3.5XA10 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 10.0 | 3.53 |
| 37/G3.5XA12 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 12.0 | 3.53 |
| 37/G3.5XA15 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 15.0 | 3.53 |
| 37/G3.5XA18 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 18.0 | 3.53 |
| 37/G3.5XA20 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 20.0 | 3.53 |
| 37/G3.5XA25 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 25 | 3.53 |
| 37/G3.5XA30 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 30.0 | 3.53 |
| 37/G4XA6 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 6.0 | 4.03 |
| 37/G4XA8 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 8.0 | 4.03 |
| 37/G4XA10 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 10.0 | 4.03 |
| 37/G4XA12 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 12.0 | 4.03 |
| 37/G4XA15 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 15.0 | 4.03 |
| 37/G4XA18 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 18.0 | 4.03 |
| 37/G4XA20 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 20.0 | 4.03 |
| 37/G4XA25 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 25.0 | 4.03 |
| 37/G4XA30 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 30.0 | 4.03 |
| 37/G5XA8 | M5 | 1 | 5.1 | 6.5 | 2.7 | 7.2 | 8.0 | 5.03 |
| 37/G5XA10 | M5 | 1 | 5,1 | 6,5 | 2.7 | 7.2 | 10 | 5.03 |
| 37/G5XA12 | M5 | 1 | 5,1 | 6,5 | 2.7 | 7.2 | 12.0 | 5.03 |
| 37/G5XA15 | M5 | 1 | 5.1 | 6.5 | 2.7 | 7.2 | 15.0 | 5.03 |
| 37/G5XA18 | M5 | 1 | 5,1 | 6,5 | 2.7 | 7.2 | 18.0 | 5.03 |
| 37/G5XA20 | M5 | 1 | 5,1 | 6,5 | 2.7 | 7.2 | 20.0 | 5.03 |
| 37/G5XA25 | M5 | 1 | 5.1 | 65.0 | 2.7 | 7.2 | 25.0 | 5.03 |
| 37/G5XA30 | M5 | 1 | 5,1 | 6,5 | 2.7 | 7.2 | 30.0 | 5.03 |
| 37/G5XA35 | M5 | 1 | 5,1 | 6,5 | 2.7 | 7.2 | 35.0 | 5.03 |
| 37/G6XA10 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 10.0 | 6.03 |
| 37/G6XA12 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 12.0 | 6.03 |
| 37/G6XA15 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 15.0 | 6.03 |
| 37/G6XA18 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 18.0 | 6.03 |
| 37/G6XA20 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 20 | 6.03 |
| 37/G6XA25 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 25.0 | 6.03 |
| 37/G6XA30 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 30.0 | 6.03 |
| 37/G6XA35 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 35.0 | 6.03 |
| 37/G8XA12 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 12.0 | 8.03 |
| 37/G8XA15 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 15.0 | 8.03 |
| 37/G8XA18 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 18.0 | 8.03 |
| 37/G8XA20 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 20.0 | 8.03 |
| 37/G8XA25 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 25.0 | 8.03 |
| 37/G8XA30 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 30.0 | 8.03 |
| 37/G8XA35 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 35.0 | 8.03 |
