Samoúchytné lisovací šrouby GX Nerez A2
Samoúchytné lisovací šrouby GX Nerez A2
Materiál: Nerez
Povrchová úprava: bez PÚ

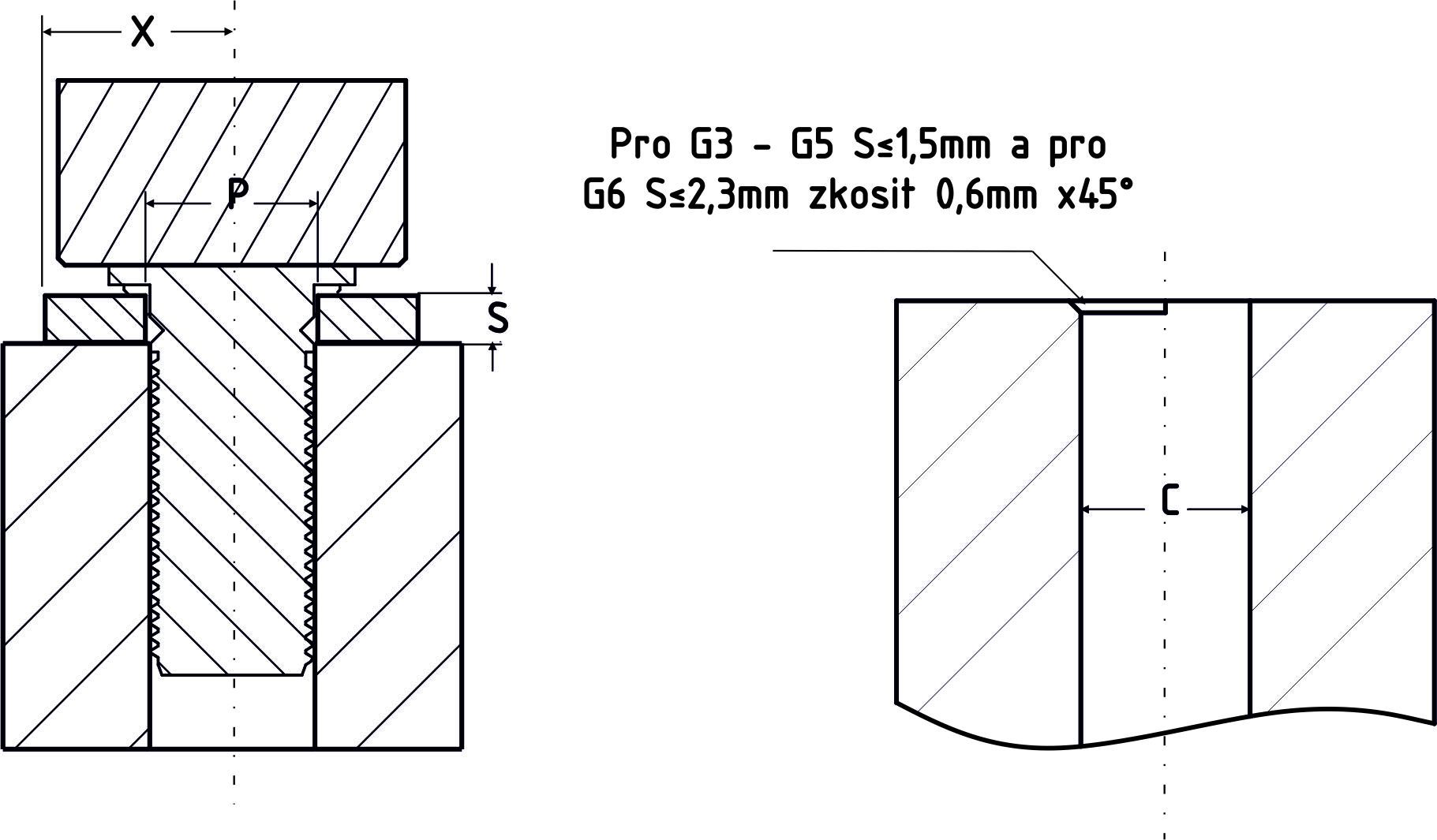

Samoúchytné lisovací šrouby pro tenké materiály. Hlava je zalisována v rovině s materiálem
| Produkt | Závit M | S min. | Ø díry P | Ø D | A | X min. | L | Ø C |
|---|---|---|---|---|---|---|---|---|
| 37/G2X6 | M2 | 1 | 2,1 | 3,6 | 1,95 | 5,4 | 6 | 2.03 |
| 37/G2.5X6 | M2,5 | 1 | 2,6 | 4,1 | 1,95 | 5,4 | 6 | 2.53 |
| 37/G2.5X8 | M2,5 | 1 | 2,6 | 4,1 | 1,95 | 5,4 | 8 | 2.53 |
| 37/G2.5X10 | M2,5 | 1 | 2,6 | 4,1 | 1,95 | 5,4 | 10 | 2.53 |
| 37/G2.5X12 | M2,5 | 1 | 2,6 | 4,1 | 1,95 | 5,4 | 12 | 2.53 |
| 37/G2.5X15 | M2,5 | 1 | 2,6 | 4,1 | 1,95 | 5,4 | 15 | 2.53 |
| 37/G2.5X18 | M2,5 | 1 | 2,6 | 4,1 | 1,95 | 5,4 | 18 | 2.53 |
| 37/G3X6 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 6 | 3.03 |
| 37/G3X8 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 8 | 3.03 |
| 37/G3X10 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 10 | 3.03 |
| 37/G3X12 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 12 | 3.03 |
| 37/G3X15 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 15.0 | 3.03 |
| 37/G3X18 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 18.0 | 3.03 |
| 37/G3X20 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 20.0 | 3.03 |
| 37/G3X22 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 22.0 | 3.03 |
| 37/G3X25 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 25.0 | 3.03 |
| 37/G3X30 | M3 | 1 | 3,1 | 4,6 | 2,1 | 5,6 | 30.0 | 3.03 |
| 37/G3.5X6 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 6.0 | 3.53 |
| 37/G3.5X8 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 8.0 | 3.53 |
| 37/G3.5X10 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 10.0 | 3.53 |
| 37/G3.5X12 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 12.0 | 3.53 |
| 37/G3.5X15 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 15.0 | 3.53 |
| 37/G3.5X18 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 18.0 | 3.53 |
| 37/G3.5X20 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 20.0 | 3.53 |
| 37/G3.5X25 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 25 | 3.53 |
| 37/G3.5X30 | M3,5 | 1 | 3.6 | 5.3 | 2,25 | 6.4 | 30.0 | 3.53 |
| 37/G4X6 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 6.0 | 4.03 |
| 37/G4X8 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 8.0 | 4.03 |
| 37/G4X10 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 10.0 | 4.03 |
| 37/G4X12 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 12.0 | 4.03 |
| 37/G4X15 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 15.0 | 4.03 |
| 37/G4X16 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 16.0 | 4.03 |
| 37/G4X18 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 18.0 | 4.03 |
| 37/G4X20 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 20.0 | 4.03 |
| 37/G4X25 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 25.0 | 4.03 |
| 37/G4X30 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 30.0 | 4.03 |
| 37/G4X35 | M4 | 1 | 4.1 | 5.9 | 2.4 | 7.2 | 35.0 | 4.03 |
| 37/G5X8 | M5 | 1 | 5.1 | 6.5 | 2.7 | 7.2 | 8.0 | 5.03 |
| 37/G5X10 | M5 | 1 | 5,1 | 6,5 | 2.7 | 7.2 | 10 | 5.03 |
| 37/G5X12 | M5 | 1 | 5,1 | 6,5 | 2.7 | 7.2 | 12.0 | 5.03 |
| 37/G5X15 | M5 | 1 | 5.1 | 6.5 | 2.7 | 7.2 | 15.0 | 5.03 |
| 37/G5X18 | M5 | 1 | 5,1 | 6,5 | 2.7 | 7.2 | 18.0 | 5.03 |
| 37/G5X20 | M5 | 1 | 5,1 | 6,5 | 2.7 | 7.2 | 20.0 | 5.03 |
| 37/G5X25 | M5 | 1 | 5.1 | 65.0 | 2.7 | 7.2 | 25.0 | 5.03 |
| 37/G5X30 | M5 | 1 | 5,1 | 6,5 | 2.7 | 7.2 | 30.0 | 5.03 |
| 37/G5X35 | M5 | 1 | 5,1 | 6,5 | 2.7 | 7.2 | 35.0 | 5.03 |
| 37/G6X10 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 10.0 | 6.03 |
| 37/G6X12 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 12.0 | 6.03 |
| 37/G6X15 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 15.0 | 6.03 |
| 37/G6X18 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 18.0 | 6.03 |
| 37/G6X20 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 20 | 6.03 |
| 37/G6X25 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 25.0 | 6.03 |
| 37/G6X30 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 30.0 | 6.03 |
| 37/G6X35 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 35.0 | 6.03 |
| 37/G6X38 | M6 | 1,6 | 6,1 | 8,2 | 3.0 | 7,9 | 38.0 | 6.03 |
| 37/G8X12 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 12.0 | 8.03 |
| 37/G8X15 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 15.0 | 8.03 |
| 37/G8X18 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 18.0 | 8.03 |
| 37/G8X20 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 20.0 | 8.03 |
| 37/G8X25 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 25.0 | 8.03 |
| 37/G8X30 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 30.0 | 8.03 |
| 37/G8X35 | M8 | 2,4 | 8,1 | 9,6 | 3.7 | 9,6 | 35.0 | 8.03 |
