Samoúchytné distanční sloupky CBMA Ocel
Materiál: Ocel

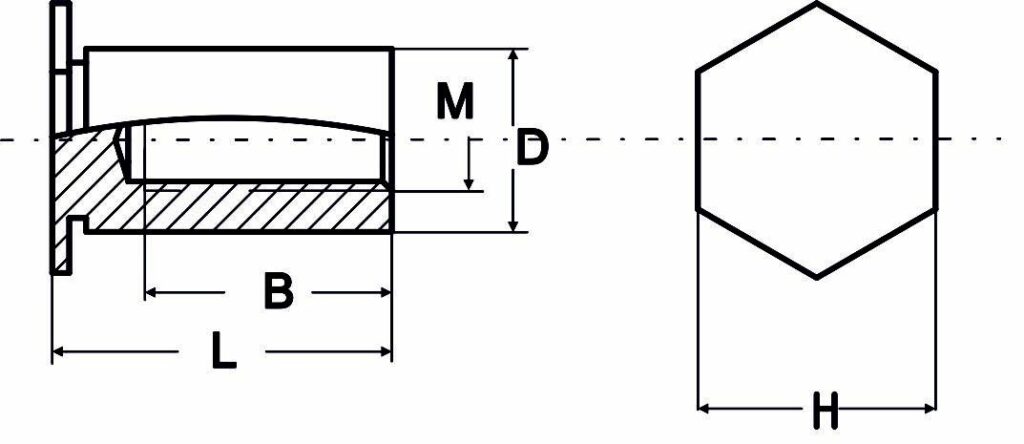

Samoúchytné distanční sloupky, uzavřené
| Číslo produktu | Rozměr závitu | min. tloušťka plechu S | Ø díry v plechu +0,08 | ØD -0,13 | H | L | B | X | Ø C + 0,08 matrice | Materiál |
| 37/2.5CBM-A-12 | M2,5 | 1 | 4,22 | 4,2 | 4,8 | 12 | 5 | 6 | 4,3 | Ocel |
| 37/3CBM1-A-6 | M3 | 1 | 4,22 | 4,2 | 4,8 | 6 | 3,2 | 6 | 4,3 | Ocel |
| 37/3CBM1-A-8 | M3 | 1 | 4,22 | 4,2 | 4,8 | 8 | 4 | 6 | 4,3 | Ocel |
| 37/3CBM1-A-10 | M3 | 1 | 4,22 | 4,2 | 4,8 | 10 | 4 | 6 | 4,3 | Ocel |
| 37/3CBM1-A-12 | M3 | 1 | 4,22 | 4,2 | 4,8 | 12 | 5 | 6 | 4,3 | Ocel |
| 37/3CBM1-A-14 | M3 | 1 | 4,22 | 4,2 | 4,8 | 14 | 6,5 | 6 | 4,3 | Ocel |
| 37/3CBM1-A-16 | M3 | 1 | 4,22 | 4,2 | 4,8 | 16 | 6,5 | 6 | 4,3 | Ocel |
| 37/3CBM1-A-18 | M3 | 1 | 4,22 | 4,2 | 4,8 | 18 | 9,5 | 6 | 4,3 | Ocel |
| 37/3CBM2-A-6 | M3 | 1 | 5,41 | 5,41 | 6,4 | 6 | 3,2 | 6,8 | 5,5 | Ocel |
| 37/3CBM2-A-8 | M3 | 1 | 5,41 | 5,41 | 6,4 | 8 | 4 | 6,8 | 5,5 | Ocel |
| 37/3CBM2-A-10 | M3 | 1 | 5,41 | 5,41 | 6,4 | 10 | 4 | 6,8 | 5,5 | Ocel |
| 37/3CBM2-A-12 | M3 | 1 | 5,41 | 5,41 | 6,4 | 12 | 5 | 6,8 | 5,5 | Ocel |
| 37/3CBM2-A-14 | M3 | 1 | 5,41 | 5,41 | 6,4 | 14 | 6,5 | 6,8 | 5,5 | Ocel |
| 37/3CBM2-A-16 | M3 | 1 | 5,41 | 5,41 | 6,4 | 16 | 6,5 | 6,8 | 5,5 | Ocel |
| 37/3CBM2-A-18 | M3 | 1 | 5,41 | 5,41 | 6,4 | 18 | 9,5 | 6,8 | 5,5 | Ocel |
| 37/3CBM2-A-20 | M3 | 1 | 5,41 | 5,41 | 6,4 | 20 | 9,5 | 6,8 | 5,5 | Ocel |
| 37/3CBM2-A-22 | M3 | 1 | 5,41 | 5,41 | 6,4 | 22 | 9,5 | 6,8 | 5,5 | Ocel |
| 37/3CBM2-A-25 | M3 | 1 | 5,41 | 5,41 | 6,4 | 25 | 9,5 | 6,8 | 5,5 | Ocel |
| 37/3.5CBM2-A-6 | M3,5 | 1 | 5,41 | 5,41 | 6,4 | 6 | 3,2 | 6,8 | 5,5 | Ocel |
| 37/3.5CBM2-A-8 | M3,5 | 1 | 5,41 | 5,41 | 6,4 | 8 | 4 | 6,8 | 5,5 | Ocel |
| 37/3.5CBM2-A-10 | M3,5 | 1 | 5,41 | 5,41 | 6,4 | 10 | 4 | 6,8 | 5,5 | Ocel |
| 37/3.5CBM2-A-12 | M3,5 | 1 | 5,41 | 5,41 | 6,4 | 12 | 5 | 6,8 | 5,5 | Ocel |
| 37/3.5CBM2-A-14 | M3,5 | 1 | 5,41 | 5,41 | 6,4 | 14 | 6,5 | 6,8 | 5,5 | Ocel |
| 37/3.5CBM2-A-16 | M3,5 | 1 | 5,41 | 5,41 | 6,4 | 16 | 6,5 | 6,8 | 5,5 | Ocel |
| 37/3.5CBM2-A-18 | M3,5 | 1 | 5,41 | 5,41 | 6,4 | 18 | 9,5 | 6,8 | 5,5 | Ocel |
| 37/3.5CBM2-A-20 | M3,5 | 1 | 5,41 | 5,41 | 6,4 | 20 | 9,5 | 6,8 | 5,5 | Ocel |
| 37/3.5CBM2-A-22 | M3,5 | 1 | 5,41 | 5,41 | 6,4 | 22 | 9,5 | 6,8 | 5,5 | Ocel |
| 37/3.5CBM2-A-25 | M3,5 | 1 | 5,41 | 5,41 | 6,4 | 25 | 9,5 | 6,8 | 5,5 | Ocel |
| 37/4CBM-A-6 | M4 | 1,3 | 7,14 | 7,12 | 7,9 | 6 | 3,2 | 8 | 5,5 | Ocel |
| 37/4CBM-A-8 | M4 | 1,3 | 7,14 | 7,12 | 7,9 | 8 | 4 | 8 | 5,5 | Ocel |
| 37/4CBM-A-10 | M4 | 1,3 | 7,14 | 7,12 | 7,9 | 10 | 4 | 8 | 5,5 | Ocel |
| 37/4CBM-A-12 | M4 | 1,3 | 7,14 | 7,12 | 7,9 | 12 | 5 | 8 | 5,5 | Ocel |
| 37/4CBM-A-14 | M4 | 1,3 | 7,14 | 7,12 | 7,9 | 14 | 6,5 | 8 | 5,5 | Ocel |
| 37/4CBM-A-16 | M4 | 1,3 | 7,14 | 7,12 | 7,9 | 16 | 6,5 | 8 | 5,5 | Ocel |
| 37/4CBM-A-18 | M4 | 1,3 | 7,14 | 7,12 | 7,9 | 18 | 9,5 | 8 | 7,22 | Ocel |
| 37/4CBM-A-20 | M4 | 1,3 | 7,14 | 7,12 | 7,9 | 20 | 9,5 | 8 | 7,22 | Ocel |
| 37/4CBM-A-22 | M4 | 1,3 | 7,14 | 7,12 | 7,9 | 22 | 9,5 | 8 | 7,22 | Ocel |
| 37/4CBM-A-25 | M4 | 1,3 | 7,14 | 7,12 | 7,9 | 25 | 9,5 | 8 | 7,22 | Ocel |
| 37/5CBM-A-6 | M5 | 1,3 | 7,14 | 7,12 | 7,9 | 6 | 3,2 | 8 | 7,22 | Ocel |
| 37/5CBM-A-8 | M5 | 1,3 | 7,14 | 7,12 | 7,9 | 8 | 4 | 8 | 7,22 | Ocel |
| 37/5CBM-A-10 | M5 | 1,3 | 7,14 | 7,12 | 7,9 | 10 | 4 | 8 | 7,22 | Ocel |
| 37/5CBM-A-12 | M5 | 1,3 | 7,14 | 7,12 | 7,9 | 12 | 5 | 8 | 7,22 | Ocel |
| 37/5CBM-A-14 | M5 | 1,3 | 7,14 | 7,12 | 7,9 | 14 | 6,5 | 8 | 7,22 | Ocel |
| 37/5CBM-A-16 | M5 | 1,3 | 7,14 | 7,12 | 7,9 | 16 | 6,5 | 8 | 7,22 | Ocel |
| 37/5CBM-A-18 | M5 | 1,3 | 7,14 | 7,12 | 7,9 | 18 | 9,5 | 8 | 7,22 | Ocel |
| 37/5CBM-A-20 | M5 | 1,3 | 7,14 | 7,12 | 7,9 | 20 | 9,5 | 8 | 7,22 | Ocel |
| 37/5CBM-A-22 | M5 | 1,3 | 7,14 | 7,12 | 7,9 | 22 | 9,5 | 8 | 7,22 | Ocel |
| 37/5CBM-A-25 | M5 | 1,3 | 7,14 | 7,12 | 7,9 | 25 | 9,5 | 8 | 7,22 | Ocel |
